粘滯阻尼器系列

FLUID VISCOUS DAMPER

1. 粘滯阻尼器（VFD）

粘滯阻尼器作為結構保護系統的一部分，在結構相對運動過程中，提供反向粘滯阻尼力。粘滯阻尼器的阻尼力來自于結構內部相互作用，包括：

①阻尼介質與活塞之間的相互作用；

②阻尼介質與油缸之間的相互作用；

③介質之間的相互作用；

④活塞桿與密封件之間的相互作用。

這種與活塞運動速度方向相反的力，稱之為阻尼力。在阻尼器工作過程中，這些相互作用過程實現了機械能轉換為熱能并耗散掉。

江蘇工邦振控科技有限公司致力于第三代粘滯流體阻尼器的技術開發，在了解掌握國內外產品技術發展的基礎上，進行工藝與散熱考慮，開發出了新一代粘滯流體阻尼器產品”一種恒溫型黏滯阻尼器“并申請了發明專利，專利申請?zhí)枮閆L 2022 1 1404456.5，授權公告號為CN 115789158 B。

2.第三代粘滯流體阻尼器可定義為：

① 介質使用低粘度甲基硅油；

② 滯洄曲線飽滿，耗能機理滿足非線性N-S方程；

③ 高效、長壽命密封系統；

④ 低速摩擦阻尼低，小于額定載荷10%；

⑤ 產品壽命長、不漏油、性能穩定、可往復使用，兼顧抗震與抗風。

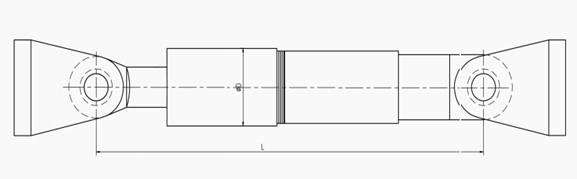

3.阻尼器外形與幾何尺寸：

表1阻尼器外形參數：

4.選型參數

F=CVα

式中：F 為最大阻尼力、C為阻尼系數、V為設計速度、α為速度指數

5.典型性能曲線

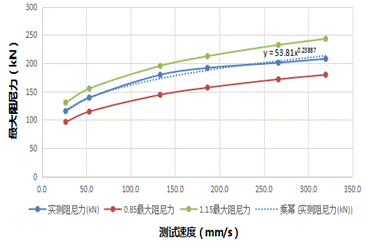

本構關系（FV）

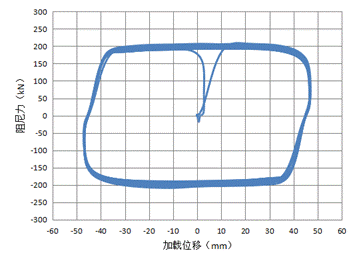

最大阻尼力滯回曲線

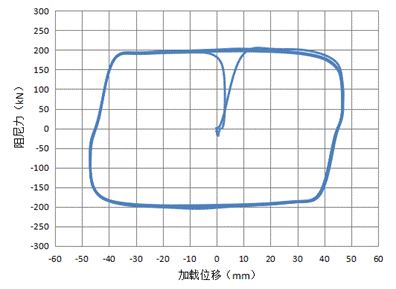

30圈疲勞性能測試曲線

頻率相關性0.7f  1.0f  1.3f

6.建筑典型安裝方式

無阻尼器建筑                  阻尼器斜支撐                  阻尼器人支撐

阻尼器橫向支撐                阻尼器剪力墻                  阻尼器套索式

7.橋梁典型安裝方式

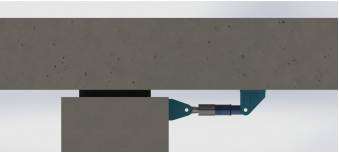

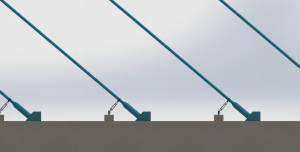

橋樁與橋梁用阻尼器                               斜拉索用阻尼器

8. 出廠驗收

粘滯流體阻尼器，按照《建筑消能阻尼器》JG/T209-2012 要求，第三方檢測按照不同類型阻尼器數量的 20%，不少于 2套，進行第三方檢測，出廠需要 100% 檢測。檢測內容主要包括;

（1）極限位移（F-S）;

（2）規律性（F-V）;

（3）最大阻尼力（F-S），如甲方有特殊要求可以增加測試內容。

9.發貨流程

運輸前必須在包裝上注明發貨標記，發貨標記應標明：

（1）制造廠名稱、發貨人、聯系方式及地址；

（2）產品名稱、規格型號及數量；

（3）總共箱（件數）及箱號、捆號；

（4）收貨單位、聯系人、聯系方式及地址；

（5）防雨、防潮和小心輕放標記，必要時加起吊標志。

備注∶以上標記應用黑筆，在木箱正面或側面書寫端正，清晰可辨。

10.粘滯流體阻尼器施工

粘滯流體阻尼器的施工應符合國家現行標準《建筑施工高處作業安全技術規范》JGJ80-2016 和《建筑機械使用安全技術規程》GJG33-2012 的有關規定，結合粘滯流體阻尼器的施工安裝特點，在施工組織中要制定安全措施。

11.進場驗收

粘滯流體阻尼器進場驗收時，應具有產品完工資料和出廠檢驗報告。粘滯流體阻尼器使用的鋼材、焊材、密封件、緊固件和涂料，應具有質保合格證書，并符合設計文件規定。支撐或連接件等附屬支撐構件的制作單位應提供原材料、產品質保書合格證書。

12.安裝時間

為了避免附近設備、結構的意外接觸、磕碰或者焊接飛濺物，阻尼器安裝應在周圍施工結束后進行。

13.安裝步驟

安裝前首先核對安裝節點、安裝尺寸、節點板、銷軸、阻尼器是否符合設計圖紙要求。

對于質量較輕的阻尼器，應先將阻尼器、節點板、銷軸連接在一起，通過調整節點板和預埋件貼合，采用螺栓或者焊接，將阻尼器安裝到位；對于質量較大的阻尼器，先將節點板與預埋件連接，通過螺栓或焊接，再將阻尼器插入節點板中間，通過銷軸將其固定。

對于一端有法蘭連接的，可以先將法蘭端固定好，再對其銷軸孔，通過銷軸將其固定。

14.項目驗收軟件驗收（資料）

軟件驗收（資料）：

（1）阻尼器型式檢驗報告；

（2）企業相關資質（營業執照、開戶許可證及三標體系等）；

（3）施工人員相關資質；

（4）施工組織方案等。

硬件驗收（資料）∶

（1）阻尼器出廠檢測報告；

（2）粘滯阻尼器第三方檢測報告；

（3）焊縫探傷報告；

（4）項目交底資料；

（5）阻尼器進場驗收報告，阻尼器及支撐件安裝驗收報告等。

15.粘滯流體阻尼器的檢查與后期維護

本公司提供的粘滯阻尼器為終身免維護產品，按照JGJ297-2013《建筑消能減振技術規程》要求：

粘滯阻尼器的檢查根據檢查時間或時機可分為定期檢查和應急檢查，根據檢查方法也可分為目測檢查和抽樣檢查。

粘滯阻尼器應根據設計使用年限和設計文件要求等進行定期檢查。在正常使用情況下一般10年或建筑維修時應進行目測檢查；在達到設計使用年限時應進行抽樣檢查。粘滯阻尼器在遭遇地震、強風、火災等災害后應進行抽樣檢查。

粘滯阻尼器目測檢查時，應觀察阻尼器、支撐及連接構件等的外觀、變形及其他問題。目測檢察時應注意觀察消能器出現的下列外觀、變形及其它現象，并及時處理，見表2 。

粘滯阻尼器抽樣檢測時，應在結構中抽取在役的典型阻尼器，對其基本性能進行原位測試或?qū)嶒炇覝y試，測試內容應能反應阻尼器在使用期間可能發生的性能參數變化，并進行推定預計可否達到預定的使用年限。

表2 阻尼器目測內容及維護方法
